Site Key Generator의 사용

CrypKey Instant에 포함되어 있는 Site Key Generator('시작'을 클릭하고 '프로그램'에서 'CrypKey Instant V5.X.XXX' 메뉴를 선택한 다음 'Site Key Generator'를 Double Click함)는 'CrypKey Instant'로 프로텍션한 귀하의 제품에 대해 사용권한(일명 Site Key) 즉, 제품사용기간 또는 회수 그리고 컴커렌트 네트워크 사용자의 수등을 임의로 조절 부여할 수 있는 기능을 갖고 있습니다. 다음의 '5.1항'부터 '5.3항'까지 순서대로 작업을 수행하십시오.

Configure 선택

귀하의 제품을 사용하는 사용자에게 사용권한을 부여하기 위해, 맨 먼저 Site Key Generator의 주화면에서 'Configure' 버튼을 클릭합니다.

신규제품 등록 절차

• 'New'를 클릭하고, 'New Application'창의 빈칸에 제품파일명(예를 들어, example.exe)을 입력한 다음 'OK'를 누릅니다. 이 때, 'Rename' 또는 'Delete' 탭을 이용하여 선택한 'Application'의 제품 파일명을 개명 또는 삭제할 수 있습니다.

• 제품 'ID'란에 귀하 제품을 대표하는 넘버(예를 들어, 첫번째 제품등록시 '1')를 입력합니다.

• 'Configure'화면 우측 상단부의 'License Defaults' 탭을 클릭하여 제품배포시의 라이센싱 조건들을 선택 설정합니다. 여기서, 'License Count'는 사용권한 허용자수(또는 PC)를 의미하며, 네트워크 라이센스를 선택하지 않으면 'Fixed' 라이센스로 자동 간주됩니다.
  'Password'는 귀하가 결정한 고유의 패스워드(최대 12 문자)를 입력합니다. 단, 평가 버전에서는 'KENONIC'으로 고정됨을 유의바랍니다.

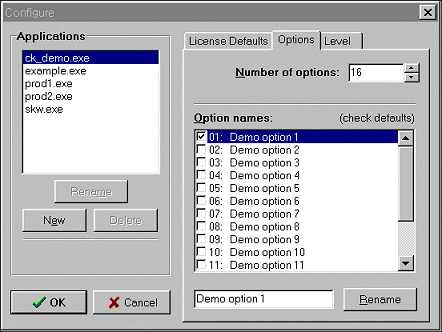

• 'Configure' 화면 우측 상단부의 'Options' 탭을 클릭한 다음, 다음의 '5.2'항을 참조하여 'Number of Options'과 'Option names'을 정의하고 Default Option을 체크합니다.

• 'Configure' 화면 우측 상단부의 'Level' 탭을 클릭한 다음, 다음의 '5.2'항을 참조하여 'Number of Levels'와 'Level names'을 정의하고 Default Level을 선택합니다.

Level 및 Option 설정

귀하의 한 제품이 여러 개의 모듈들로 구성되어 있고 각 모듈마다 판매가격이 별도 책정되어 있어 이들의 임의조합으로 제품을 다양하게 배포 판매하고자 할 때, 이에 대한 프로텍션과 사용권한 부여등을 통합 관리할 필요가 있으며 이 경우에 CrypKey Instant의 Level과 Option 기능을 사용합니다. 여기서, Level과 Option은 합해서 총 32 bit로 제한되며 예를 들어, 귀하 제품에 28개 Option을 선택한 경우 나머지 4 bit만이 Level 정보로 사용할 수 있습니다.

Levels
귀하는 Level로, 다음 예와 같이 귀하의 한 제품에 대해 사용자가 원하는 하나의 사양/기능/모듈을 선택할 수 있습니다.

• Level 0 : 기본 모듈만 있는 제품(기본 사양)

• Level 1 : 기본 모듈 + 그래픽 모듈(중급 사양)

• Level 2 : 기본 모듈 + 그래픽 모듈 + 프린팅 모듈(고급 사양)

여기서, Level은 한번의 사용권한 부여시 하나의 Level만 선택 가능합니다.

Options
귀하는 Option으로, 귀하의 한 Level하의 제품내에서 여러 다양한 기능들을 각기 독립적으로 추가 또는 삭제(즉 On 또는 Off)할 수 있습니다. 즉, 하나의 Option은 하나의 모듈에 대해 다음과 같이 On/Off 스위치처럼 1 비트로 처리됩니다.

• Option 1(또는 On) : 해당 모듈은 실행 사용 가능

• Option 0(또는 Off) : 해당 모듈은 실행 사용 불가능

여기서, Option은 한번의 사용권한 부여시 여러 개의 Option을 임의로 선택(즉 On)할 수 있습니다.

이와 같은 Level 및 Option 정보를 귀하의 제품과 연동시키기 위해서는 귀하 제품에 대한 소오스코드 레벨의 약간의 변경 작업이 필요한데, 우선 Site Key Generator의 'Congifure'에서 설정하는 Level과 Option 정보가 귀하의 제품과 어떻게 연동하는가를 살펴 봅니다. :

Level과 Option은 어떻게 동작하는가?

• 사용자는 귀하에게 그들의 Site Code를 알려주면서 사용권한 부여를 요청합니다.

• 귀하는 사용자에게 허용하는 해당 Level과 Option을 결정하고, 이를 SiteKey Generator 구동시 반영합니다.

• SiteKey Generator에 의해 최종 발급되는 Site Key는 이러한 특화된 Level과 Option정보를 암호화합니다.

• 사용자는 귀하로부터 전달받은 이 Site Key값을 프로텍트된 제품에 입력합니다.

• 프로텍트된 귀하의 제품은 사용자에게 허용된 Level과 Option 정보를 인식하고 이에 따른 제품기능을 수행합니다.

Level과 Option의 수행

• 귀하는 제품의 Level과 Option 기능을 적절히 구상 설계합니다. Level과 Option은 함께 사용할 수도 있고 또는 그중 하나만 사용할 수도 있습니다.

• 구상된 Level과 Option대로 귀하 제품을 재구성합니다. 예를 들어, Option 5가 압축 모듈이고 이를 On 할 때 사용자가 압축모듈을 실행할 수 있도록 귀하 제품내의 로직을 재구성합니다.

• CrypKey Instant에 의해 프로텍트되면서 전달된 Level과 Option 정보를 귀하 제품이 인식할 수 있도록 소오스코드의 일부 변경작업을 수행합니다.

• CrypKey Instant의 'CrypKey' 탭상에서('3.2'항의 화면 참조요), 'Pass Option and Level Informatin'을 활성화 시키고 'Options count'에 해당 숫자를 입력합니다.

• SiteKey Generator의 'Configure' 탭에서 Level과 Option을 구성합니다. 또한, 이들의 초기값을 설정합니다.

• 앞의 'Level과 Option은 어떻게 동작하는가'의 순서에 따라 Test를 해봅니다.

귀하 제품에 Level과 Option 정보를 인식(전달)시키는 방법

• 16 bit Windows 또는 DOS 프로그램의 경우
  CrypKey Instant는 Level과 Option 정보를 프로그램에 다음과 같은 방식으로 전달합니다. 즉, 명령어 라인에 다음과 같이 입력합니다.
  appends/LEVEL = [Passed Level]
  and/OPTIONS = [Passed Options]
  여기서, Passed Level은 현재 설정되어 있는 Level 정수를, Passed Options는 Option을 표시하는 비트수의 조합정수(즉, 최저 비트는 Option 1, 다음 비트는 Option 2등)를 의미합니다. 예를 들어, 귀하의 프로그램 화일명이 'PROG1.EXE'이고, 귀하의 라이센스는 23개의 Level과 0개의 Option을 갖고 있을 때, 콘솔 또는 DOS 박스의 Command Line에 'PROG1.EXE/LEVEL=23/OPTION=0'를 입력합니다.
  여기서, 주의할 점은 CrypKey Instant가 Command Line에 추가하는 이 명령어들은 항상 최종의 두 Field를 점유하고 있으므로, 사용자에게 제품배포전에(즉, 나중에 사용자가 수작업으로 이 정보들을 임의 변경 수정하지 못하도록 주의요) 반드시 이 필드의 Level과 Option 정보가 올바르게 입력되어 있는지를 사전 확인바랍니다.

• 32 bit Windows 프로그램의 경우
  CrypKey Instant는 Level과 Option 정보를 프로그램에 다음과 같은 방식으로 전달합니다.
  즉, 환경변수에 다음과 같이 입력합니다.
  adds CKLEVEL = [Passed Level] and
  CKOPTIONS = [Passed Options]
  여기서, Passed Level과 Passed Options는 상기 16 bit Windows 프로그램의 경우와 같은 의미입니다.

  귀하가 Visual Basic을 사용하고 있다면, Visual Basic 함수들은 CrypKey Instant에 의해 생성된 변수들을 인식할 수 없기 때문에 Windows API 함수들중 'Expand Environment Strings'을 Call하여 환경변수 입력과정을 거쳐야 합니다.
  한편, Passed Option의 경우 예를 들어 Option 1, 2 및 5가 On이라면 바이너리 숫자는 10011이 되고 이의 십진수는 1X1+1X2+0X4+0X8+1X16 = 19가 됩니다.
  이 십진수를 실제 프로그램이 인식할 수 있는 바이너리 Option들로 변환하기 위한 알고리즘을 예를 들면,

  • Option Arrary 정수 [1 to 32] 선언, 초기는 모두 0

  • 정수 i 선언

  • 정수 Options = Passed Options 선언

  • for i = 1 to 32

  • Option이 ODD수라면 Option Arrary [i] = 1

  • Option = Option/2(반내림으로 예, 19/2 = 9)

위와 같은 알고리즘은 Visual Basic과 같은 프로그래밍 언어로 쉽게 구현할 수 있습니다.
다음은 Visual C로 작성한 예제입니다.
bool IsOptionDefiend(unsigned long options, int option Num)
{
return option & ( 1 << (optionNum-1 ) ) ;
}

SiteKey Generator의 주화면 설정

SiteKey Generator의 상기 주 화면에서, 다음과 같이 설정합니다.

• 'Issue to'
  배포 키를 부여하고자 하는 사이트의 내역을 입력

• 'Verfy Site Code'
  'Site Code'란에 사용자로부터 받은 해당 Site Code를 입력하고, 'Check' 버튼을 클릭하면 'Product' 및 'Password'란에 앞서의 'Configure'에서 귀하가 설정한대로 해당 제품명(예 : example.exe) 및 패스워드(예 : KENONIC)가 자동으로 디스플레이 됩니다. 이 때, 에러가 발생하면 'Configure' 설정이 잘못된 것을 의미함으로 'Configure'의 재설정을 요합니다.

• 'Duration'
  사용자의 사용권한을 제한적(회수 또는 기간) 또는 무제한적으로 선택 설정합니다. 여기서, 회수는 최대 32,768(2^16회), 기간은 최대 32,768일까지 허용가능합니다.

• 'License Count'
  상기 'Duration'에 의거한 사용권한을 갖을 수 있는 총 허용자수(또는 PC)를 입력합니다.
  여기서 'Networked License'를 선택하면 네트워크상의 Concurrent 사용자수가 'License Count'수를 의미하며, 그대로 두면(즉, 선택하지 않으면) Fixed 사용자수가 'License Count'수를 의미합니다. 한편, 'Add to Existing License'는 이 SiteKey Generator에 의해 최소 한번 이상 Site Key(또는, 사용권한)를 발급한 사용자 사이트에 변경 'Duration' 또는 추가 'License Count'등을 적용하여 Site Key를 재발급하고자 할 경우에 선택합니다. 단, 평가버전에서는 이 선택사양을 사용할 수 없습니다.

• 'Level'
  앞서의 귀하가 설정한 'Configure'를 참조하여, 제품에 대한 사용자의 해당 Level을 입력합니다.

• 'Options'
  앞서의 귀하가 설정한 'Configure'를 참조하여 제품에 대한 사용자의 해당 Option을 선택합니다.

• 'Generate'
  최종적으로 'Generate' 버튼을 클릭하면 지금까지 앞에서 설정한 조건에 부합하는 해당 'Site Key'가 자동 디스플레이됩니다.
  이 'Site Key'를 사용자에게 발급할 수 있도록 조치(Emailing전 저장등)하고 종료(Exit)합니다.

Summary

SiteKey Generator 주화면의 상단 우측에 있는 'Summary' 버튼을 선택하면 다음과 같은 화면이 나타납니다.

사용자에 대한 SiteKey Generator의 사용권한 발급 내역이 자동으로 기록되어 이를 보여줍니다.
여기서, 'Product'의 임의 제품을 Double-Click하면 다음과 같이 이 제품의 사용자 발급 상세 내역이 나타납니다.

데모 프로그램 실행 평가

CrypKey Instant 제품에는 귀하가 이 제품의 사용방법을 쉽게 이해 습득할 수 있도록 데모 프로그램(example.exe)이 포함되어 있습니다. 이 데모 프로그램을 다음과 같은 절차 순서에 의해 실행해 보십시오.

Example.exe 파일실행(실행 주관은 실제 상황에서는 사용자가 됨)

최초에 Windows 초기 화면의 '시작' 버튼에서 '프로그램'을 선택하면 'CrypKey Instant VX.X.XXX' 메뉴가 보입니다. 이 메뉴내의 항목들중 'Example.exe'를 Double Click 하십시오. 이 Example.exe 파일은 계산기 실행 프로그램을 CrypKey Instant에 의해 이미 Protection 해놓은 데모 프로그램으로, 이 프로그램의 사용 권한이 유효시는 사용권한 내역을 표시하는 화면이 잠시 나타났다가 사라지고 계산기(실행 프로그램)가 디스플레이 됩니다.

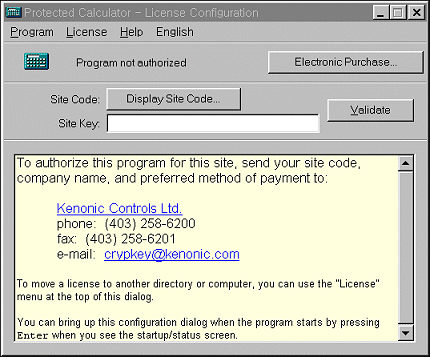

그러나, 이 프로그램의 사용권한이 만료시 또는 사용권한 내역에 관한 화면이 나타나는 순간 재빨리 'Enter'키를 치면 다음과 같이 'License Configuration' 화면이 나타납니다.

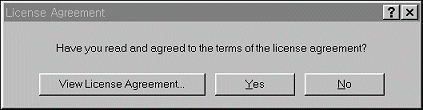

여기서 'Display Site Code'를 클릭하면 다음과 같은 메시지가 나타납니다.

해당 'Site Code'를 알기 위해 'View Agreement' 또는 'Yes'를 클릭하면 다음과 같은 화면이 나타납니다.

여기서, 'Site Code'를 일단 클립보드로 복사(저장)를 해둡니다.(이 Site Code는 실제 상황에서는 사용자로부터 입수하는 코드입니다.)

SiteKey Generator 실행(실행 주관은 실제 상황에서는 벤더가 됨)

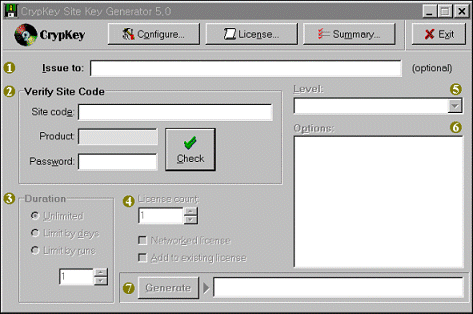

이 데모 프로그램의 사용권한을 재 부여하기 위해, 이제 'CrypKey Instant VX.X.XXX' 메뉴내의 'SiteKey Generator'를 Double Click 하십시오.

상기 화면이 나타나면 '6.1'항에서 클립보드로 저장한(또는 사용자로부터 전달받은) Site Code를 해당 'Site Code'의 빈칸에 '붙여 넣기'를 합니다. 그리고 'Check' 버튼을 클릭합니다.

이 때 다음 화면과 같이 'Product'란에는 'Example.exe', 'Password'란에는 'KENONIC'이 자동으로 디스플레이 되는지 확인하십시오.

③의 'Duration'에서 Days(데모에서는 3일에 한함) 또는 Runs(데모에서는 3회에 한함)를 지정한 다음(④, ⑤ 및 ⑥은 그대로 둡니다.) ⑦의 'Generate'를 클릭하십시오. 이제, 이 란에 자동으로 디스플레이된 Site Key값을 클립보드에 복사(저장)해 둡니다.
참고로, 화면 좌측상단부의 'Configure'를 클릭해보면 데모 프로그램 'example.exe'의 초기 설정값들이 기 지정되 있음을 볼 수 있습니다.

사용권한 (재)부여(실행 주관은 실제 상황에서는 사용자가 됨)

상기 항의 'License Configuration' 화면으로 다시 돌아가서 'Site Key'의 해당 빈칸에 클립보드로 저장한 Site Key값(실제 상황에서는 벤더로부터 전달받는 값임)을 '붙여넣기'하고 'Validate' 버튼을 클릭합니다.
이 때, 'Site Code'값이 무작위로 자동 변경되는데, 이는 프로그램의 불법 복제 사용을 원천적으로 방지하기 위한 하나의 기술임을 양지하십시오.

이제 데모 프로그램은, SiteKey Generator에서 귀하(Vendor)가 설정한 회수 또는 기간대로 사용권한이 재부여되었습니다.

네트워크 라이센싱

CrypKey Instant는 서버 대 클라이언트의 네트워크 환경하에서, 동시에 한 응용프로그램을 실행할 수 있는 클라이언트 사용자수를 조절할 수 있는 Concurrent(일명 Floating) 라이센싱 기능을 갖고 있습니다. 이 라이센스 기능을 사용하기 위해서는 네트워크 드라이버가 필요하며 이 드라이버는 서버의 로칼드라이브에 설치되거나 또는 NT PC의 단독형 시스템상에 설치되어야 합니다.
즉, 서버상에 귀하 제품을 설치하고 클라이언트 PC에서 서버상의 응용프로그램을 억세스하도록 하거나 또는, 클라이언트 PC상에 귀하 제품을 설치하고 서버에는 라이센스 파일만을 설치하여 이를 억세스 관리하도록 할 수 있습니다.

동작수행 과정
귀하가 SiteKey Generator로 4개의 Floating 라이센스를 허용하는 경우, 귀하의 고객은 그들의 네트워크상에서 4명의 클라이언트들이 귀하의 프로그램을 실행 사용할 수 있습니다. 이 때, 5번째 클라이언트가 귀하 프로그램을 사용하려고 시도하면 현재 사용중인 4명의 클라이언트들중 어느 한 사람이 빠져나올 때(즉 사용중지)까지 대기하게 됩니다. 이 후, 6번째, 7번째 클라이언트들이 귀하 프로그램을 사용하려고 시도하면 이들은 먼저 대기하고 있는 5번째 클라이언트가 프로그램을 사용가능할 때까지 대기하게 됩니다.

지원하는 네트워크 드라이버들

CrypKey Instant는 네트워크 라이센싱에 대해, 암호화된 파일형태의 요청/응답 모델방식을 사용하며 다음과 같은 특징을 갖고 있습니다.

• 귀하의 제품은 모든 지원 네트워크 플렛폼에 대해 동일한 CrypKey Instant 라이브러리를 사용

• 귀하의 제품은 지원 네트워크들에 대해 한 개의 라이브러리만을 사용 - 코드 크기 최소화 및 단순화

• 귀하의 제품은 실행파일이 전송될 수 있는 임의 네트워크상에서 실행가능

• 현재 WindowsNT, Windows95/98 및 Novell 플렛폼에 대해 다음과 같이 관련 드라이버를 제공 지원

CrypKey Instant가 제공하는 'CKSERVE.EXE' 파일은 백그라운드에서 눈에 띄지 않고 실행되는 DOS TSR로, 귀하는 Command Line상에 또는 환경변수 CKSERVE를 다음과 같이 설정합니다.

예 1 (Command Line) CKSERVE.EXE C:\APP1;C:\UTIL\APP2;E:\WIN\APP3;
예 2 (AUTOEXEC.BAT) SET CKSERVE = C:\APP1;C:\UTIL\APP2;E:\WIN\APP3;
상기와 같이 설정되면 시스템을 Reboot 시킵니다.

Windows 3.X 또는 Win95/98 상에서의 드라이버 설치

CrypKey Instant가 제공하는 'WCKSERVE.EXE' 파일은 백그라운드에서 눈에 띄지 않고 실행되는 Windows 프로그램으로, 귀하는 Command Line상에 또는 환경변수 CKSERVE를 다음과 같이 설정합니다.
예 1 (Command Line) WCKSERVE.EXE C:\APP1;C:\UTIL\APPW;E:\WIN\APP3;
예 2 (AUTOEXEC.BAT) SET CKSERVE = C:\APP1;C:\UTIL\APP2;E:\WIN\APP3;
이후 시스템을 Reboot 시킵니다.

WindowsNT상에서의 드라이버 설치

NT상에서 프로그램이 설치되는 디렉토리내에, CrypKey Instant가 제공하는 'SetupEx.EXE'와 'CKS.EXE' 파일을 복사하여 붙여넣습니다.
그리고, 'SetupEx.EXE /S C:\CRYPDEMO(예)'(Silent Mode로 에러에 대한 레포트가 없슴) 또는 'SetupEx.EXE C:\CRYPDEMO(예)'(Verbose Mode로 에러에 대한 레포트가 생성됨)를 실행한 다음 시스템을 Reboot 시킵니다.
에러발생 또는 Uninstall에 대한 자세한 사항들은 'Cki.xxx' 디렉토리내 '\NETDRIVE\NTSTELTH' 디렉토리에서 HELP 메시지를 참조바랍니다.

Novel 네트워크 상에서의 드라이버 설치

CrypKey Instant가 제공하는 'CKSERVER.NLM'은 Netware 3.X 및 4.X 서버용으로, NetWare 서버의 시스템 디렉토리에 이 파일을 복사하고 'Monitor Mode'에서 'LOAD CKSERVER'를 키입력합니다. 이후, 서버 시스템을 Reboot 시킵니다. 이 드라이버는 앞서의 설치방법과 달리 경로지정을 별도로 하지 않고도 자체적으로 실행됩니다.

OS2상에서의 드라이버 설치

OS2 드라이버는 당사로 별도 요청하십시오.

귀하 또는 귀하의 고객이 CrypKey Instant/SiteKey Generator의 라이센싱 또는 CrypKey로 Protection된 프로그램을, 현재 사용하고 있는 PC에서 다른 한 PC로 옮겨 설치 사용하고자 하는 경우 다음과 같이 두가지 방법중 하나를 선택하여 주의깊게 작업을 합니다.

라이센스 직접 이동(CrypKey Instant 관련)

우선 옮기고자 하는 PC(단 네트워킹이 구축된 경우에 한함) 또는 디렉토리(동일 PC상에서 설치 디렉토리를 변경코자 하는 경우)에 라이센스 되지 않은 동일 제품을 복사 설치해둔 후, 라이센스를 갖고 있는 현 PC상의 동일 제품을 실행하고 'License Configuration' 화면에서 'License' 탭내의 'Transfer To Directory'를 선택합니다.
이후, 'Select Destination Program' 화면에서 이동경로를 지정합니다.

플로피 디스크로 라이센스 이동(CrypKey Instant 관련)

네트워크망이 구축되어 있지 않은 상태에서, 프로그램을 현재 사용 PC(즉, 'Source')에서 다른 한 PC(즉, 'Target')로 옮겨 설치 사용하고자 하는 경우입니다.

• Target에 라이센스 되지 않은 동일 프로그램을 복사 설치합니다.

• Target의 FDD에 공디스켓을 삽입하고 프로그램을 실행하면 'License Configuration' 화면이 나타납니다. 여기서, 'License' 탭을 클릭하고 'Transfer In From Another Computer '를 선택한 다음 화면의 설치순서에 따라(이때 FDD의 경로명 지정) 작업을 수행 완료합니다. 그리고, 디스켓을 Source의 FDD로 옮겨 삽입합니다.

• Source에서 라이센스된 프로그램을 실행하면 'License 사용권한 메시지' 화면이 잠시 나타나는데 이 화면이 사라지기 전에 재빨리 'Enter'키를 치면 'License Configuration' 화면이 나타납니다. 여기서, 'License' 탭의 'Transfer Out To Another Computer'를 선택하고 화면이 지시하는 설치 순서에 따라(이때 FDD의 경로명 지정) 작업을 수행 완료합니다.
  이후, Source의 라이센스된 프로그램은 그 허용된 라이센스 권한이 금지되거나 또는 '1' 라이센스가 감소된 상태가 됩니다.

• Source로부터 디스켓을 Target으로 옮겨 삽입하고, Target에서 'Transfer Into Computer'를 클릭한 다음 화면이 지시하는 설치 순서에 따라 작업을 수행 완료합니다. 이제, 프로그램은 Target에서 실행 사용 가능합니다.

SiteKey Generator의 라이센스 이동

SiteKey Generator의 주화면에서 'License' 탭을 클릭하면 다음과 같은 화면이 나타납니다.
